Принципы работы холодильного воздухообменного оборудования

Холодильное воздухообменное оборудование играет ключевую роль в современных системах кондиционирования и холодоснабжения. Понимание принципов его работы помогает лучше осознать, как обеспечивается комфорт и сохранение продуктов. В этой статье мы подробно рассмотрим холодильный цикл, взаимодействие компонентов системы и основные принципы работы холодильного воздухообменного оборудования.

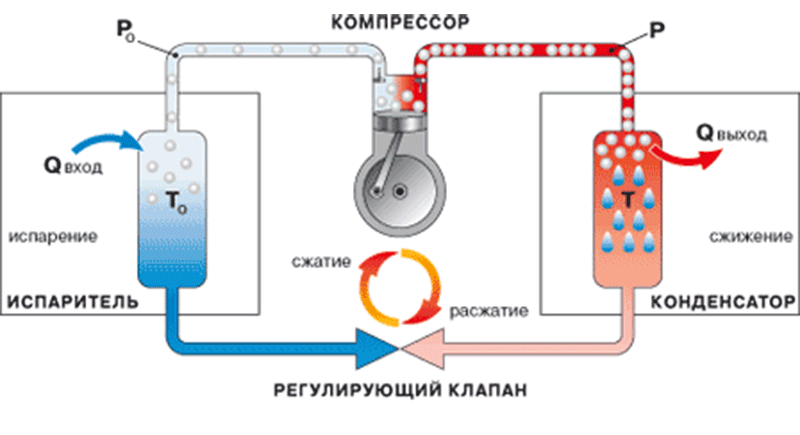

Что такое холодильный цикл?

Холодильный цикл — это процесс, в котором используется теплообмен для создания эффекта охлаждения. Основная задача цикла заключается в перемещении тепла из одного места (например, внутри холодильника или кондиционера) в другое (например, в окружающую среду). Холодильный цикл включает несколько ключевых компонентов: испаритель, конденсатор, компрессор и расширительный вентиль.

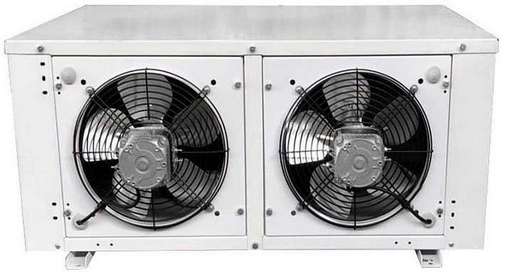

 Испаритель

Испаритель — это устройство, где происходит основная часть охлаждения. Холодный хладагент, который находится в жидком состоянии, попадает в испаритель. Здесь он поглощает тепло из окружающей среды, в результате чего происходит его кипение и превращение в пар. Это тепло может поступать от продуктов или из воздуха в помещении. Процесс испарения hладогента приводит к снижению температуры в комнате, что довольно важно для создания комфортного климата.

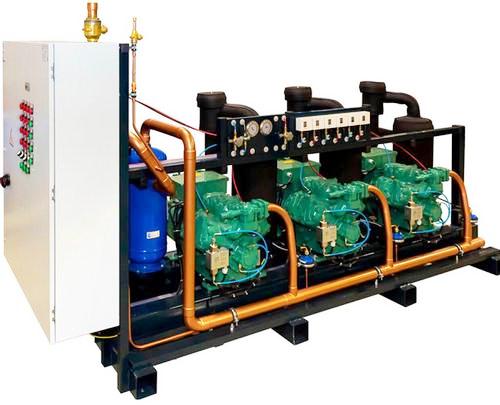

Компрессорный агрегат

После прохода охлажденного хладагента через испаритель, он становится газообразным и попадает в компрессор. Компрессор — это сердце холодильного агрегата, которое обеспечивает сжатие газа. При сжатии температура и давление хладагента значительно повышаются. Это состояние позволяет хладагенту перейти в следующий этап цикла — конденсацию. Компрессоры могут быть разных типов: ротационные, поршневые, винтовые и т.д. Выбор компрессора зависит от конкретных условий эксплуатации системы.

Конденсатор

Горячий газ поступает в конденсатор, где происходит охлаждение и конденсация. В этом компоненте хладагент выделяет тепло в окружающую среду, обычно с помощью вентиляции или водяного охлаждения. В результате этого процесса газ вновь превращается в жидкость, возвращаясь в начальную стадию цикла. Конденсаторы также могут быть различных типов: воздушные, водяные и гибридные. Выбор типа конденсатора зависит от местных условий и требований.

Регулирующий клапан

Следующий этап — регулирующий клапан или расширительный вентиль, который отвечает за снижение давления хладагента перед его повторным поступлением в испаритель. Процесс расширения приводит к понижению температуры хладагента, что делает его готовым для поглощения тепла в испарителе. В зависимости от конструкции системы, используются разные типы расширительных вентилей: капиллярные трубки, термостатические вентили и электронные контроллеры.

 Взаимодействие компонентов системы

Компоненты холодильного воздухообменного оборудования не просто работают по отдельности, а взаимодействуют, создавая замкнутый цикл. Эффективность холодильного цикла напрямую зависит от качества взаимодействия этих четырех ключевых компонентов.

Цепь теплообмена

Холодильный цикл можно представить как цепь теплообмена между хладагентом и окружающей средой. Каждое изменение состояния хладагента связано с передачей тепла, что и делает возможным процесс охлаждения. В этом процессе задействованы не только сами компоненты, но и окружающие их элементы, такие как воздух в помещении и тепло, выделяющееся в результате работы электрических приборов.

 Роль термодинамики

Работа холодильного цикла базируется на принципах термодинамики, в частности на законе сохранения энергии. Все стадии цикла иллюстрируют, как энергия преобразуется из одной формы в другую. Например, сжатие газа в компрессоре заставляет его выделять тепло, а последующее расширение приводит к охлаждению. Таким образом, холодильное оборудование использует термодинамические свойства веществ для наладки и поддержания нужного температурного режима.

Эффективность и потери энергии

Эффективность холодильного цикла зависит от множества факторов: качества компонентов, правильности их установки и настройки, а также условий эксплуатации. Неправильная работа любого из компонентов может привести к потерям энергии. Например, недостаточная теплоизоляция конденсатора может снизить его эффективность, а неправильная настройка компрессора приведет к его перегреву и сокращению срока службы.

Принципы работы воздухообменного оборудования

Воздухообменное оборудование использует принципы вентиляции и циркуляции воздуха для обеспечения эффективного охлаждения. Оно направляет свежий воздух, одновременно отводя отработанный, что поддерживает нормальные условия в помещениях.

Вентиляция

Процесс вентиляции критически важен для холодильного оборудования. Он обеспечивает поступление свежего воздуха и удаление загрязнений. Как правило, вентиляторы используются для увеличения потока воздуха, что ускоряет процесс теплообмена. Хорошая вентиляция помогает предотвратить перегрев оборудования и улучшает его эффективность.

Циркуляция воздуха

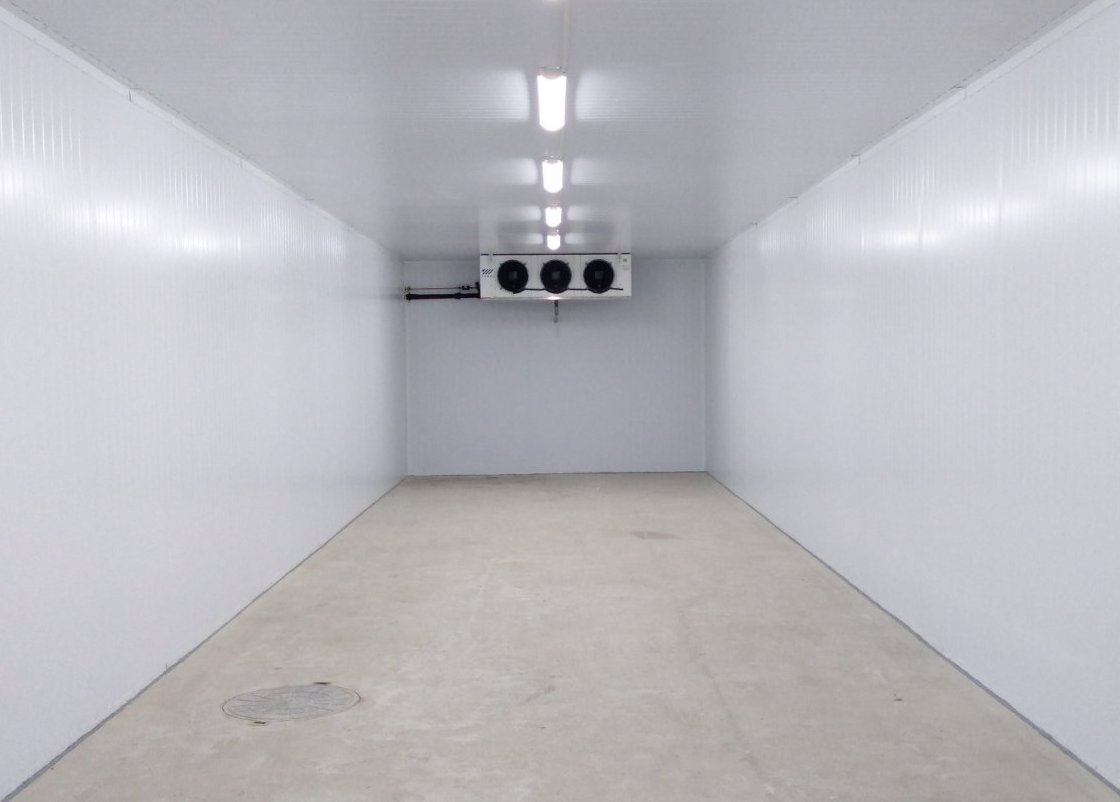

Циркуляция воздуха внутри холодильных камер или кондиционеров обеспечивает равномерное распределение температуры. Это предотвращает создание холодных и горячих зон. Например, в холодильниках с системой «No Frost» используется принудительная циркуляция, что исключает образование инея и обмерзания.

Воздушные фильтры

Воздухообменное оборудование также часто оснащается фильтрами, которые улучшают качество воздуха, удаляя пыль и микробы. Чистый воздух не только влияет на здоровье, но и повышает эффективность системы, так как загрязненные фильтры могут затруднять воздухообмен.

 Заключение

Принципы работы холодильного воздухообменного оборудования напрямую связаны с хорошо организованным холодильным циклом. Каждый компонент выполняет свою функцию, и их взаимосвязь критична для достижения максимальной эффективности системы. Понимание этих процессов поможет оптимизировать эксплуатацию оборудования и продлить его срок службы.
